端部采样器(专利产品 专利号:91231549.0)
当前位置首页>产品展示>采样部分设备>端部采样器

1、  设备工作原理:

MLCYⅢ型端部煤流采样器,是在可编程控制器的控制下,电机由变频器控制,带动采样板转动,采样口由起始位置(正上方)转动到下方,利用输煤皮带端部做抛物线运动的煤流冲击到采样板上,而采样板的采样口以一定的速度旋转切割煤流,截取到一段完整的横截体煤样后,在变频器控制下继续平稳运行至采样斗的起始位置,从而完成一次采样动作。所取煤样的各项参数符合GB/T19494.1-2004《商品煤样采取办法》。

设备优点:

l      ①独特的旋转盘结构,能准确针对抛撒煤流进行全断面采样,物料流入下级设备,无容量不足现象是真正意义上的全断面采样。

l      ②变频器控制采样板转动,启、停平稳,停位准确。

l      ③采样板后三定位轮结构,防止煤流长时间冲刷采样板造成采样板变形。

l      ④结构保证采样器故障时不影响输煤皮带正常运行。

       ⑤专利产品,专利号:91231549.0

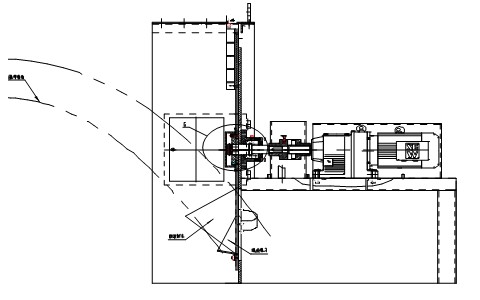

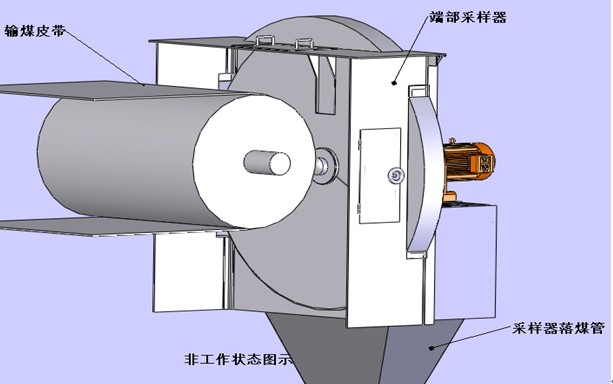

端部采样器采样斗示意图:



2、主要参数:

●    设备功率:5.5kw(1米皮带及以下)7.5kw(1米皮带-1.4米皮带)

●    采样器开口150mm/200mm

●    旋转速度:39r/min
